Hittiti

Sopra, lo schema del crossover. Il gruppo dei mid e del tweeter è connesso in controfase.
A sinistra, la risposta del filtro del woofer, con pendenza di 6 dB ottava.

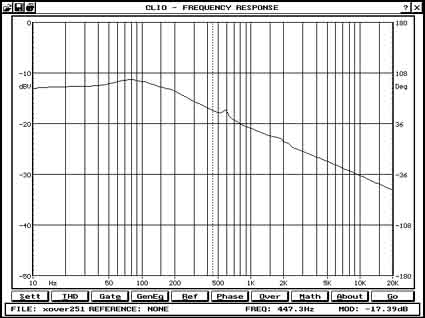

Risposta del filtro dei midwoofer, con una leggera risonanza intorno ai 100 Hz, dovuta alla risonanza dei componenti, centrata a 90 Hz. La resistenza da 10 Ohm in serie all'induttore da 5 mH aiuta a smorzare il picco, che sarebbe ben maggiore, e comporta meno problemi a livello di impedenza che, altrimenti, assumerebbe valori molto bassi all'incrocio.
Risposta del filtro del PT383. Ho tracciato tre curve per illustrare l'intervento progressivo delle celle di equalizzazione:

A = semplice filtro a due poli con attenuazione
R 4,7 ohm,
C 6,8 mF,
L 0,25 mH

B = stesso filtro ma con inserzione della cella RLC costituita da
R 3,3 ohm
L 0,17 mH
C 2,2 mF

C = filtro definitivo, che include il bypass della resistenza di ingresso da 4,7 ohm con C 3,3 mF
