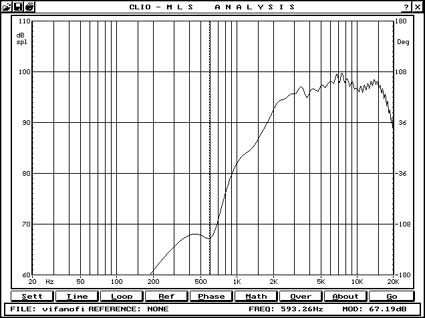

Risposta del Vifa H25TG0506. Pur essendo una guida d'onda, solitamente maggiormente efficiente nella zona bassa della risposta, in questo Vifa il livello delle alte frequenze è ben sostenuto, denotando un cutoff superiore centrato a 15 KHz. La sensibilità è elevata e mediamente superiore ai 96 dB nella zona di utilizzo. |
|
|
|
|
) |
|
|
|
|
|
|
|
|
|
|
|
Parametri T/S del Vifa con relativa curva di impedenza. |
|
|
|
|
|
|
|
|
Fase acustica del Vifa. La misura mostra come il corto caricamento non crei problemi di riflessioni interne e mantenga la fase entro un ragionevole margine di rotazione. |
|
|
|
|
|
|
 |
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
ETC del Vifa. Si nota solo un picco abbastanza pronunciato dopo circa 2,5 mS. La stessa anomalia è rilevabile anche nella misura del componente filtrato, seppur notevolmente attenuata, si tratta quindi di una caratteristica tipica di questo tweeter, forse una interferenza tra la cupola e una retrostante cavità del magnete. Infatti dello stesso tweeter è disponibile una versione con camera posteriore e molto probabilmente il gruppo magnetico è lo stesso, quindi il polo centrale è forato e si viene in questo caso a creare un piccolo volume chiuso dalla piastra polare posteriore. |
|
|
|
 |
|
|
|
|
|
|
|
La Waterfall mostra un decadimento non rapidissimo, in evidenza anche le frequenze, curiosamente distribuite in modo uniforme lungo un ampio spettro, in cui si manifesta il picco visto nella misura precedente, |
|
